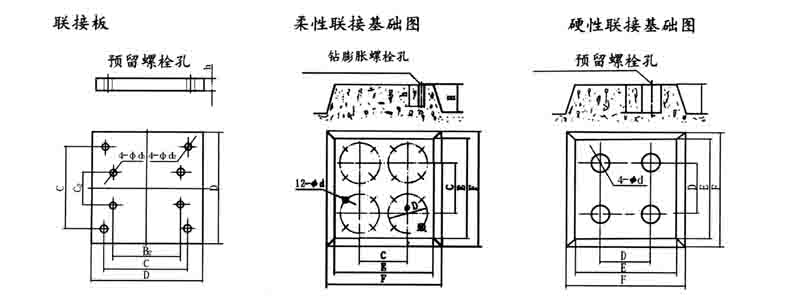

附件及安裝尺寸

聯接尺寸							柔性聯接基礎尺寸						硬性聯接基礎尺寸
型號	C2×B2	C×C	D×D	h	фd2	фd2	H	E	F	C	фD	фd	h	H	E	F	C	фd	h
1	45×70	240×240	300×300	55	ф14	ф14	200	450	500	240	/	/	/	200	450	500	240	60	200
2	50×80	240×240	300×300	55	ф14	ф14	200	450	500	240	/	/	/	200	450	500	240	60	200
3	60×100	240×240	300×300	55	ф14	ф14	200	450	500	240	/	/	/	200	450	500	240	60	200
4	70×120	240×240	300×300	55	ф18	ф16	200	450	500	240	/	/	/	200	450	500	240	60	200
5	80×130	240×240	300×300	55	ф18	ф16	200	450	500	210	/	/	/	200	450	500	240	60	200
6	100×160	340×340	400×400	55	ф18	ф16	250	650	700	340		ф14.5	60	250	650	700	340	80	250
7	120×180	340×340	400×400	55	ф18	ф16	250	650	700	340		ф14.5	60	250	650	700	340	80	250
8	160×220	340×340	400×400	55	ф22	ф16	250	650	700	340		ф14.5	60	250	650	700	340	80	250
9	150×240	340×40	400×400	55	ф22	ф16	250	650	700	340	同	ф14.5	60	250	650	700	340	80	250
1O	210×260	440×440	500×500	55	ф22	ф16或ф18	300	750	800	440	隔	ф14.5	60	300	750	800	410	80	250
11	230×280	440×440	500×500	55	ф22	ф16或ф18	300	750	800	440	振	ф14.5	60	300	750	800	140	80	250
12	250×320	540×540	600×600	55	ф22	ф16或ф18	300	800	850	500	器	ф14.5	60	300	800	850	540	80	250
13	300×350	740×740	880×880	55	ф22	ф20或ф18	350	1000	1100	740	D1	ф14.5	60	350	1000	1100	740	80	250
14	300×400	740×740	800×800	55	ф22	ф20或ф18	350	1000	1100	740		ф14.5	60	350	1OOO	1100	740	80	250
15	350×450	740×740	800×800	55	ф26	ф20或ф18	350	1000	1100	740		ф14.5	60	350	1000	11OO	740	80	250
16	400×500	740×740	800×800	55	ф26	ф20或ф18	350	1000	1100	740		ф14.5	60	350	1000	1100	740	80	250

JGD型隔振器安裝尺寸

型號	M	D	D1	H	d	n
JGD2-3	8	180	150	47	12	3
JGD3-2	12	230	200	64	12	3
JGD3-3	12	230	200	64	12	3
JGD4-1	16	280	250	76	12	3
JGD4-2	16	280	250	76	12	3
JGD5-3	20	330	300	104	12	3

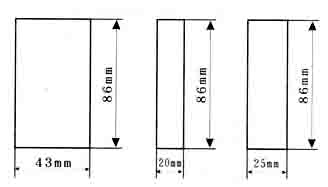

SD型隔振器0.5基本塊尺寸
