自吸裝置靠噴射裝置來排除吸入管道和泵內的空氣。
1.AELC型自吸裝置
啟動時，按下控制箱上的啟動按鈕，首先使電磁閥打開接通壓縮空氣。這時二方面壓縮空氣通過管子部件進入并打開氣閥，使自吸裝置腔體與吸入管路接通，另一方面壓縮空氣進入噴射裝置，噴射裝置工作，將自吸裝置腔體和吸入管路中的氣體逐步排除，輸送液體的液位上升。當液體進入自吸裝置腔體時，液體浮力使浮子開關的浮球上浮，開關導通，泵開始起動運轉，出口壓力建立，泵起動完畢。這時出口壓力通過聯接管路作用在壓力開關套上使壓力開關套內部的微動開關動作，電磁閥關閉，切斷壓縮空氣。之后，—方面噴射裝置停止工作，另一方面氣閥在彈簧力作用下切斷自吸裝置腔體與吸入管路的聯系，完成一次動作過程。泵運行過程中如出口壓力低于開關套開啟點壓力，則微動開關動作，電磁閥接通自吸裝置又開始工作。
2.AELB型自吸裝置
|
AELB型自吸裝置的動作過程與AELC基本相同，但由于AELB型自吸裝置沒有浮子開關部件，因而泵的起動是由一個時間繼電器來控制的。時間繼電器計時從電磁閥打開開始，計時時間可根據吸入管道的長短，大小等參數來調節。
AELB型自吸裝置一般僅用于允許短時間干運轉的泵。
1.安裝:
自吸裝置應裝在泵的吸入管道的立式管路上，立式管路應高出泵體約300mm。AELB自吸裝置的立式管路接口尺寸，可參看圖3D向視圖。AELC自吸裝置的立式管路接口尺寸，可參看圖2D向視圖。

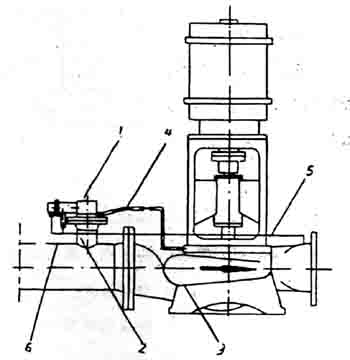

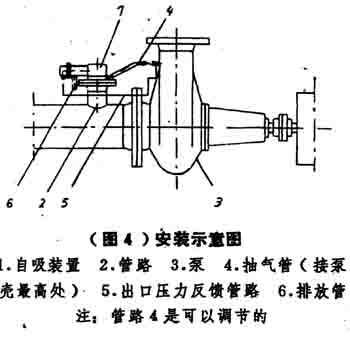

自吸裝置的安裝示意圖參看(圖4)
2.電源:
工作電壓: AC220V
頻率: 50HZ
自吸裝置消耗功率: 起動時22VA，工作時15VA
防護型式: IP55
3.氣源
|
|
