產品說明
一. 概述
HPK--S．HPK--SY、HPK--Y型熱水循環泵是上海水泵廠引進德國先進技術，在國內生
產制造的的產品，泵的性能參數、結構、安裝尺寸、主要零件材料和泵的技術要求
等全部符合德國的技術要求和標準。
HPK--S、HPK--SY、HPK--Y型熱水循環泵主要用于冶金、電站、輕紡、化工、采暖及余熱
利用系統中的管路或封閉回路中的熱水循環或有機熱交換介質的輸送·對輸送熱交換介質的泵來說，
介質與泵是處在高溫下，而系統壓力是不高的。
二.性能參數
|
口 徑
|
流量Q
|
揚程H
|
操作壓力
|
操作溫度t℃
|
型號
|
(ram)
|
(m³／h)
|
(m)
|
(MPa)
|
水
|
熱交換介質
|
HPK—S
HPK—SY
HPK—Y
|
32～300
200～300
25～200
|
至1700
250～1700
～800
|
至150
至90
至240
|
2.5
2.5
4.O
|
207
207
230
|
350
350
400
|
三.結構型式
HPK--S型泵為臥式徑向剖分，后開門，單級單吸蝸殼式離心泵。泵的連接尺寸按照ISO 2858／DIN 24256，腳支撐式。
HPK--SY、HPK--Y為臥式，徑向剖分，后開門，單級單吸蝸殼式離心泵。泵連接尺寸按照ISO 2858／DIN 24256，中心線支撐式。 |
四.泵型號意義、型譜、性能參數表

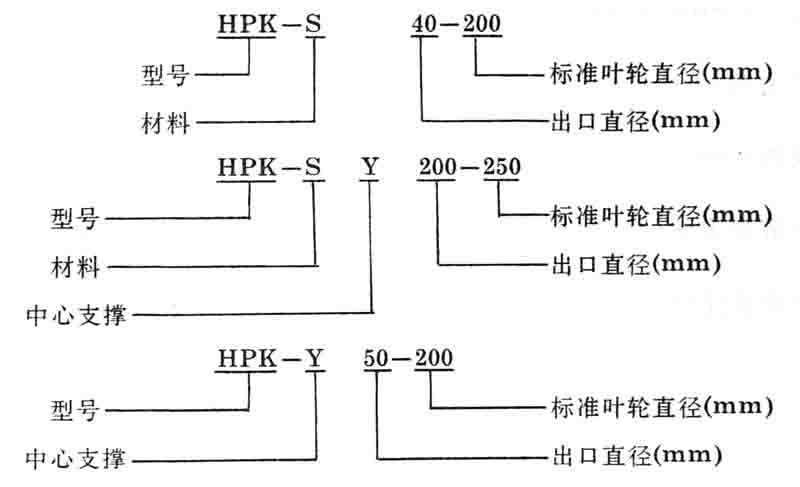

泵型號意義：
|
