一、概述

  R型熱水循環泵適用于冶金，電站、塑料、橡膠、紡織、化工、木材與造紙等部門輸送250℃或230℃以下不含顆粒的高壓熱水。

  R型熱水循環泵的性能范圍(按設計點)：

  流    量：7.2-1350米³/時

  揚    程：20.5-80米

  吸入口直徑：40-350毫米

  泵的過流部分主要零件的材質。分成下列三種：

材料種類

材質/性能

適    用    范    圈



I





球墨鑄鐵/不耐腐蝕



用于輸送經過水處理的中性水.



溫度t≤230℃進口壓力Pg≤3MPa

Ⅱ



碳素鋼，不酎腐蝕



用于輸送經過水處理的中性水.

溫度t≤250℃進口壓力Pg<5MPa

Ⅲ



不銹鋼酸鋼，耐酸性腐蝕



用于溶有氯離子及CO2和NH3等氣體的高溫水

溫度t≤250℃進1：2壓力Pg≤5MPa




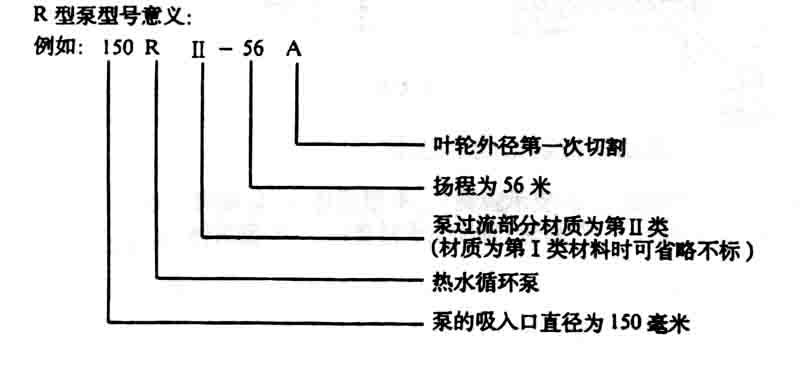

二、結構簡介

    R型熱水循環泵是一種臥式離心泵.根據葉輪級數又分為：單級單吸懸臂式和兩級單吸懸臂式。泵體在葉輪水平中心線位置有支承板，支承在支架上。泵的進口為水平軸線方向，泵的出口為垂直向上方向.葉輪經過靜平衡校驗。用螺母與軸套一起固定在軸上，泵軸由一對單列向心推力球軸承和一只單列向心球軸承(或一只單列向心圓柱滾子軸承)支承在軸承 托架中。泵體與軸承托架用螺栓連接，泵軸通過柱銷彈性聯軸器連接電動機。泵和電動機都安裝在與型號相配的底座上固定。

    泵的密封結構采用浮動環密封。結構見示意圖。

    浮動環密封是通過浮動環端面和浮動套端面的接觸來實現徑向密封。軸向密封是通過軸
